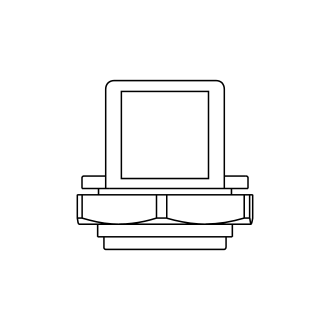

KVT 32-W90 gy
| 訂貨號 | 45404 |
| EAN | 4251269311406 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 40 mm |
| 安裝高度 | 26 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 1 x KT 小 |

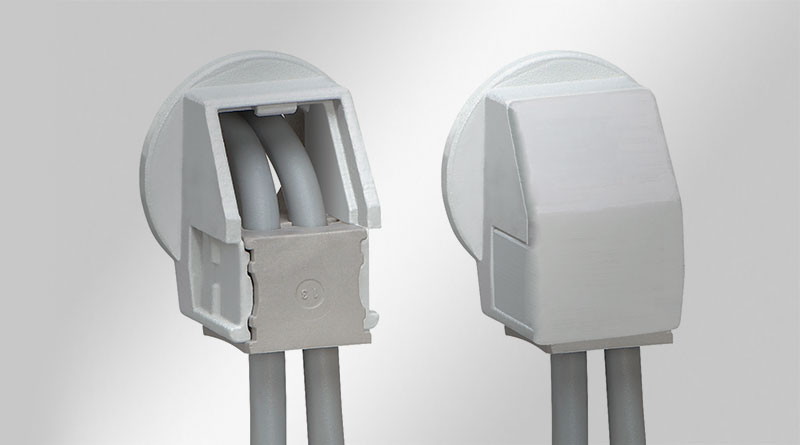

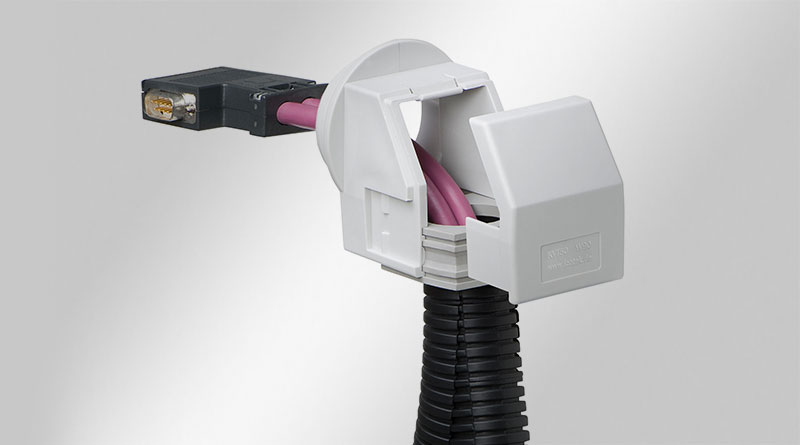

KVT-W90 | 可分式 90° 電纜格蘭頭
適用于帶連接器的電纜, M32/M50 / IP54
規格
| IP防護等級（EN 60529） | IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -30 C° 到 100 C° |
| 材料 | 聚碳酸酯 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無鹵, 無硅 |
產品優勢
- 以90°的安裝方式安裝在機箱里
- 適用于引入有端子或標準電纜
- 有端頭的電纜組件的品質得以延續
- 適用標準或者公制尺寸
產品類型和尺寸
KVT 32-W90 bk
| 訂貨號 | 45406 |
| EAN | 4251269311413 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 高度 | 40 mm |
| 安裝高度 | 26 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 1 x KT 小 |

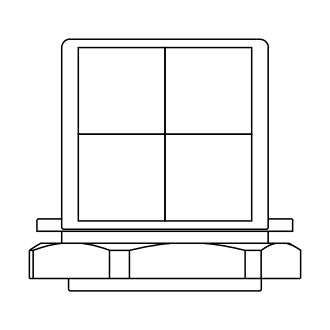

KVT 50|4-W90 gy
| 訂貨號 | 45424 |
| EAN | 4251269311444 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 61 mm |
| 安裝高度 | 46.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 4 x KT 小 |
KVT 50|4-W90 bk
| 訂貨號 | 45426 |
| EAN | 4251269311451 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 高度 | 61 mm |
| 安裝高度 | 46.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 4 x KT 小 |
KVT 50|1-W90 gy
| 訂貨號 | 45414 |
| EAN | 4251269311420 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 61 mm |
| 安裝高度 | 46.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 1 x KT 大 |
KVT 50|1-W90 bk
| 訂貨號 | 45416 |
| EAN | 4251269311437 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 黑色 |
| 高度 | 61 mm |
| 安裝高度 | 46.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 11.5 mm |
| 用穿芯安裝 | 1 x KT 大 |
